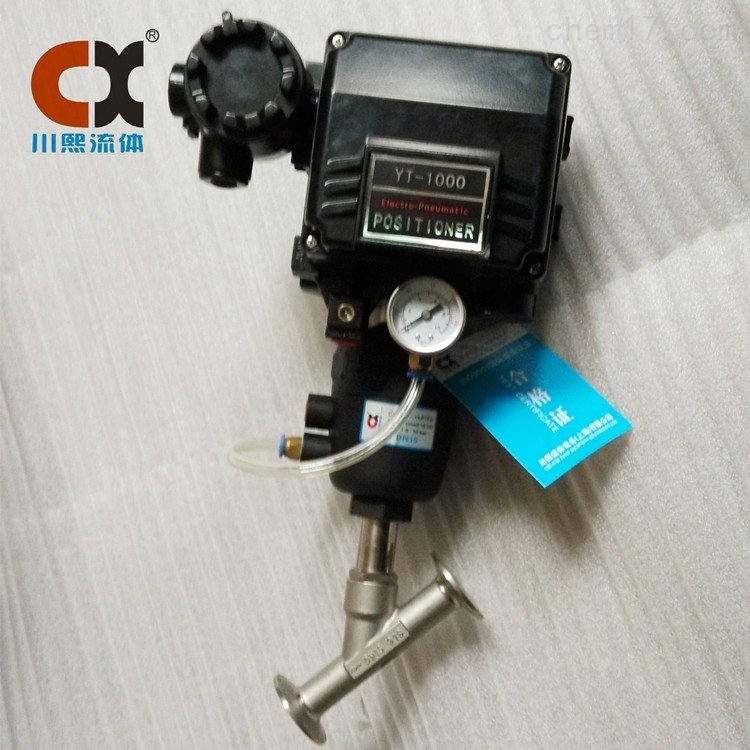

快装式气动调节角座阀

产品时间:2016-12-19

简要描述:

快装式气动调节角座阀:该产品可在密封空间中使用,并实现远程自动控制。它具有传输特性,安全位置,紧闭等多种辅助功能。同时它容易安装,操作和维护,并且故障率低。

在线咨询 点击收藏

快装式气动调节角座阀 参数
    气动调节角座阀以304、316、316不锈钢为主要制造材质,广泛用于啤酒,纺织印染和漂白,制药及医疗设备,食品加工,橡胶机械,有机和无机化工,清洗消毒高温灭菌,水处理等行业,适用于介质为水,液体,中性气体,水蒸汽,轻微腐蚀性气体及液体,与电磁阀及其他阀门相比,具有投资经济,使用安全,免维护,寿命长的特点。
快装式气动调节角座阀 产品特点
    气动调节角座阀是本公司先进生产技术,结合现代工业应用研发而成的新一代气动角座阀。与传统角座阀相比,它具有以下新特点:
1、可视位置指示:可接限位开关或紧急手动装置。
2、容易安装:气控头可以作360‘旋转,甚至限位开关也可以360‘旋转。可方便地安装一到二个限位开关。
3、先进的气动控制器:加厚工程塑料外壳,安全可靠。低磨损的活塞结构,容量大而低耗气量。内部元件自润滑,免维护。
4、具有多种控制方式:常开、常闭、双动。
5、要求更小的气动执行器:流体从阀杆上方流入时,制头。
6、容易连接:MAMUR标准连接,嵌入式金属接头,可选更小的控制头。
7、长寿命导杆:阀杆契形特氟隆(PTEE)密封,避免脏物导入。自润滑,免维护。阀杆经特别处理以确保zui佳固定,并能自动校正位置。
8、无水锤作用:流体从阀杆下方流入时,水锤(水冲击力)被吸收。
9、先进的阀体机构:流量比普通角座大30%,体积更小,流体流态更优。不锈钢316阀体,特氟隆密封,耐高温,耐腐蚀。单作用角座阀具有结构简单、造型美观、装拆快捷,开关迅速,操作灵活,流体阻力小,使用安全可靠等优点。

 技术参数

名称

材料

名称

材料

阀体

CF8M

锁紧螺母

Hpb59-1

六角螺母

1Cr18Ni9Ti

指示杆

Hpb59-1

阀芯密封垫

PTFE

常闭弹簧

65Mn-D

阀芯体

OCr178Ni12Mo2

缸体

CF8M

阀体密封垫

FKM

顶盖

PC

连接

CF8M

Y型圈

FKM

阀杆

OCr178Ni12Mo2

O型圈

NBR

阀杆密封套

PTFE

阀盖

CF8M

阀杆密封圈

PTFE

含油轴承


压紧密封垫

PTFE

垫圈

Hpb59-1

弹簧挡圈


活塞环

FKM

密封弹簧

65Mn-D

活塞

Hpb59-1

快装式气动调节角座阀 外形尺寸
                  快装式气动角座阀尺寸图

接口

内孔

KV值

zui大工作压力

zui小控制压力

执行机构尺寸

流向

G3/4

20

8.0

0~16

2.7

50

阀座上方

G1

25

19.0

0~16

2.0

63

G11/4

32

27.5

0~16

2.0

63

G11/2

40

42.0

0~16

2.0

63

G2

50

52.0

0~16

2.0

80

G21/2

65

77.0

0~16

1.6

100

口径

执行机构

L

L1

L2

D

H

DN15

Φ50

180

120

64

50.5

137

DN20

Φ50

185

140

64

50.5

145

DN25

Φ63

210

160

80

50.5

173

DN32

Φ63

240

176

80

50.5

210

DN40

Φ63

250

190

80

50.5

260

DN50

Φ80

330

210

100

64

301

    注:以上技术参数和外形尺寸仅供参考,具体参数根据工况的不同而定,需咨询本公司索取数据
